Koło zamachowe silnika: budowa, rodzaje i objawy uszkodzenia
Koło zamachowe to jeden z kluczowych elementów układu napędowego w samochodzie, który odgrywa istotną rolę w prawidłowym funkcjonowaniu silnika. Choć często niedoceniany przez kierowców, ten element ma ogromny wpływ na komfort jazdy, wydajność silnika i ogólną sprawność pojazdu. W tym artykule przyjrzymy się bliżej budowie koła zamachowego, jego różnym rodzajom oraz objawom, które mogą świadczyć o jego uszkodzeniu.
Budowa koła zamachowego

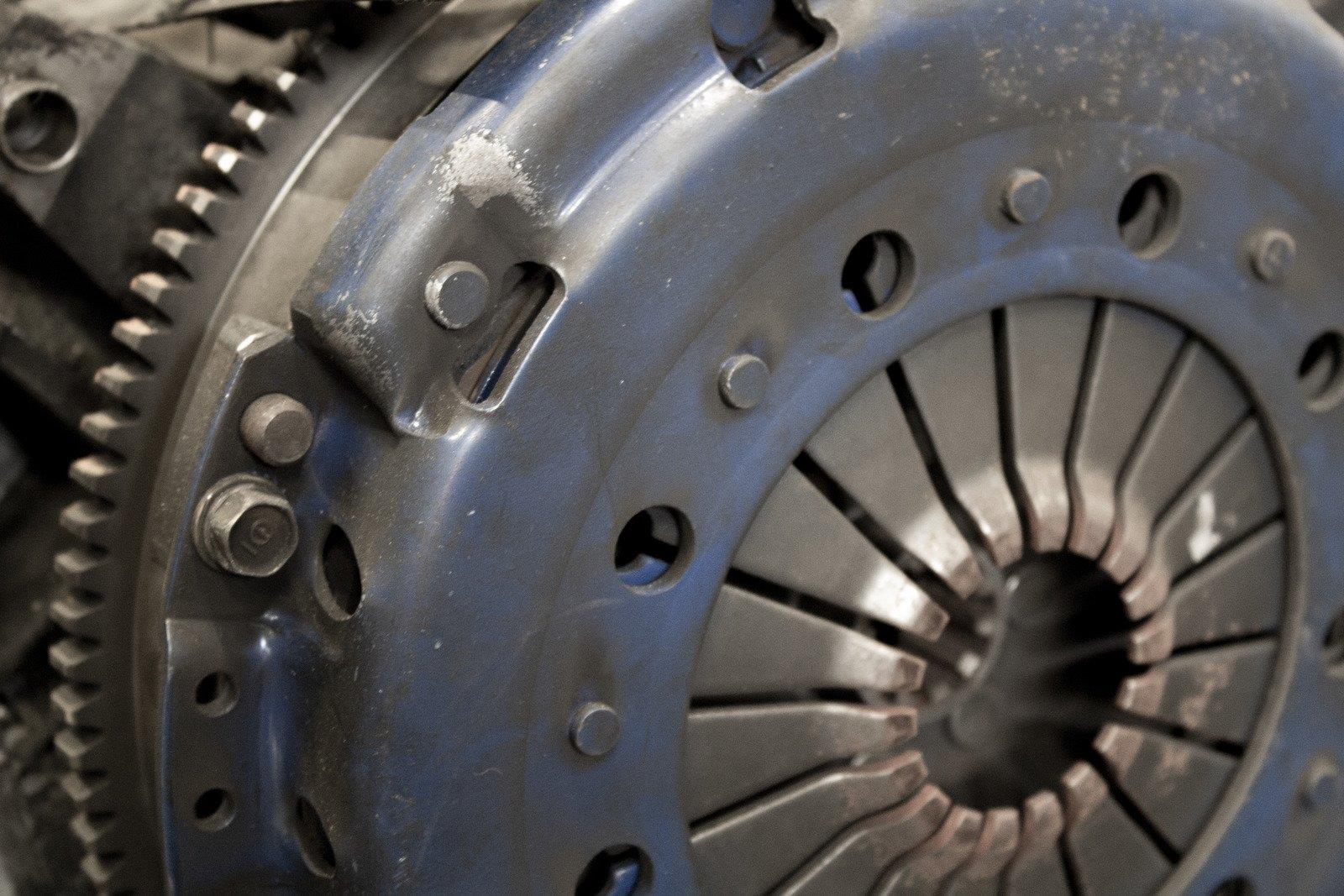

Koło zamachowe to masywny, okrągły element wykonany najczęściej z żeliwa lub stali, umieszczony między silnikiem a skrzynią biegów. Jego głównym zadaniem jest magazynowanie energii kinetycznej powstającej podczas pracy silnika i przekazywanie jej w odpowiednim momencie. Dzięki temu silnik pracuje płynniej, a samochód porusza się bardziej stabilnie.
Typowe koło zamachowe składa się z następujących elementów:
- Tarcza główna – masywna, okrągła płyta stanowiąca podstawę koła zamachowego
- Wieniec zębaty – znajduje się na obwodzie tarczy i służy do współpracy z rozrusznikiem podczas uruchamiania silnika
- Powierzchnia cierna – gładka powierzchnia, do której dociskane jest sprzęgło
- Otwory montażowe – służą do przymocowania koła zamachowego do wału korbowego silnika
- Znaczniki – pomagają w prawidłowym ustawieniu zapłonu i rozrządu
Warto zauważyć, że budowa koła zamachowego może się nieznacznie różnić w zależności od producenta i modelu samochodu. Niektóre nowoczesne konstrukcje mogą zawierać dodatkowe elementy, takie jak tłumiki drgań skrętnych czy zintegrowane sprzęgła.
Rodzaje kół zamachowych
W motoryzacji możemy wyróżnić kilka głównych typów kół zamachowych, z których każdy ma swoje specyficzne cechy i zastosowania:
1. Koło zamachowe jednoczęściowe (tradycyjne)
Jest to najprostszy i najczęściej spotykany typ koła zamachowego. Wykonane z jednego kawałka metalu, najczęściej żeliwa lub stali, charakteryzuje się dużą masą i wytrzymałością. Stosowane jest głównie w starszych konstrukcjach silników oraz w pojazdach użytkowych.
2. Koło zamachowe dwumasowe (DKZ)
To nowoczesne rozwiązanie, które składa się z dwóch mas połączonych ze sobą za pomocą sprężyn i tłumików. Główną zaletą tego typu koła jest skuteczne tłumienie drgań i wibracji generowanych przez silnik, co przekłada się na większy komfort jazdy i mniejsze zużycie elementów układu napędowego.
3. Koło zamachowe z tłumikiem drgań skrętnych
Jest to rodzaj koła zamachowego wyposażonego w dodatkowy element tłumiący drgania skrętne. Rozwiązanie to stanowi kompromis między tradycyjnym kołem jednoczęściowym a dwumasowym, oferując lepsze tłumienie drgań przy zachowaniu prostszej konstrukcji.
4. Koło zamachowe z zintegrowanym sprzęgłem
W niektórych nowoczesnych konstrukcjach koło zamachowe jest zintegrowane ze sprzęgłem, tworząc jeden kompaktowy zespół. Takie rozwiązanie pozwala na zmniejszenie masy układu napędowego i uproszczenie procesu montażu.
5. Koło zamachowe z regulowaną masą
To specjalistyczne rozwiązanie stosowane głównie w sporcie motorowym. Umożliwia dostosowanie masy koła zamachowego do konkretnych warunków wyścigowych, co pozwala na optymalizację osiągów silnika.
Funkcje koła zamachowego
Koło zamachowe pełni kilka istotnych funkcji w układzie napędowym samochodu:
1. Magazynowanie energii kinetycznej
Głównym zadaniem koła zamachowego jest gromadzenie energii kinetycznej powstającej podczas pracy silnika. Energia ta jest następnie wykorzystywana do stabilizacji obrotów silnika i ułatwienia jego pracy, szczególnie podczas niskich obrotów.
2. Tłumienie drgań i wibracji
Dzięki swojej masie i konstrukcji, koło zamachowe pomaga w redukcji drgań i wibracji generowanych przez silnik. Jest to szczególnie istotne w przypadku kół dwumasowych, które są w stanie skutecznie wygaszać nawet silne wibracje.
3. Współpraca z rozrusznikiem
Wieniec zębaty znajdujący się na obwodzie koła zamachowego współpracuje z zębnikiem rozrusznika podczas uruchamiania silnika. Dzięki temu możliwe jest przekazanie momentu obrotowego z rozrusznika na wał korbowy i uruchomienie silnika.
4. Powierzchnia mocowania sprzęgła
Gładka powierzchnia koła zamachowego służy jako miejsce mocowania tarczy sprzęgła. Dzięki temu możliwe jest płynne przenoszenie momentu obrotowego z silnika na skrzynię biegów.
5. Stabilizacja obrotów silnika
Masa koła zamachowego pomaga w utrzymaniu stabilnych obrotów silnika, szczególnie na biegu jałowym i przy niskich prędkościach obrotowych. Dzięki temu silnik pracuje płynniej, a samochód porusza się bardziej stabilnie.
Objawy uszkodzenia koła zamachowego
Koło zamachowe, jak każdy element mechaniczny, może ulec zużyciu lub uszkodzeniu. Oto najczęstsze objawy, które mogą świadczyć o problemach z kołem zamachowym:
1. Wibracje podczas jazdy
Jednym z pierwszych sygnałów, że koło zamachowe może być uszkodzone, są nietypowe wibracje odczuwalne podczas jazdy. Mogą one być szczególnie wyraźne podczas przyspieszania lub zwalniania. W przypadku koła dwumasowego, uszkodzenie sprężyn lub tłumików może prowadzić do zwiększonych drgań przekazywanych na nadwozie pojazdu.
2. Problemy z uruchamianiem silnika
Jeśli wieniec zębaty koła zamachowego jest uszkodzony lub zużyty, może to prowadzić do problemów z uruchamianiem silnika. Rozrusznik może mieć trudności z prawidłowym zazębieniem się z kołem zamachowym, co objawia się charakterystycznym zgrzytaniem podczas próby uruchomienia silnika.
3. Szarpanie podczas ruszania i zmiany biegów
Uszkodzone koło zamachowe może powodować szarpanie podczas ruszania z miejsca lub zmiany biegów. Jest to szczególnie odczuwalne w przypadku kół dwumasowych, gdy uszkodzone są elementy tłumiące.
4. Nietypowe odgłosy z okolic skrzyni biegów
Stukanie, grzechotanie lub inne nietypowe dźwięki dochodzące z okolic skrzyni biegów mogą świadczyć o uszkodzeniu koła zamachowego. W przypadku kół dwumasowych, charakterystycznym objawem jest metaliczne grzechotanie słyszalne szczególnie na biegu jałowym.
5. Zwiększone zużycie paliwa
Uszkodzone koło zamachowe może prowadzić do zwiększonego zużycia paliwa. Dzieje się tak, ponieważ silnik musi pracować ciężej, aby skompensować nieefektywne działanie koła zamachowego.
6. Problemy z utrzymaniem obrotów na biegu jałowym
Jeśli silnik ma trudności z utrzymaniem stabilnych obrotów na biegu jałowym, może to być spowodowane uszkodzeniem koła zamachowego. Objawia się to nierównomierną pracą silnika i tendencją do gaśnięcia.
7. Drgania pedału sprzęgła
W niektórych przypadkach uszkodzenie koła zamachowego może objawiać się drganiami pedału sprzęgła, szczególnie podczas jego wciskania lub zwalniania.
Diagnoza i naprawa uszkodzonego koła zamachowego
W przypadku podejrzenia uszkodzenia koła zamachowego, kluczowe jest przeprowadzenie dokładnej diagnostyki. Oto kilka kroków, które należy podjąć:
1. Kontrola wizualna
Pierwszym etapem jest dokładne oględziny koła zamachowego. Wymaga to demontażu skrzyni biegów, co jest czasochłonne i powinno być wykonane przez doświadczonego mechanika. Podczas kontroli wizualnej sprawdza się stan powierzchni ciernej, wieńca zębatego oraz ogólny stan koła pod kątem pęknięć lub deformacji.
2. Pomiary
W przypadku kół dwumasowych przeprowadza się pomiary luzu między masami oraz sprawdza się stan sprężyn i tłumików. Dla kół jednoczęściowych ważne jest sprawdzenie bicia powierzchni ciernej.
3. Diagnostyka komputerowa
Nowoczesne samochody wyposażone są w czujniki, które mogą wykryć nieprawidłowości w pracy koła zamachowego. Diagnostyka komputerowa może pomóc w identyfikacji problemu.
4. Naprawa lub wymiana
W zależności od rodzaju i stopnia uszkodzenia, koło zamachowe może być naprawione lub wymienione. W przypadku kół jednoczęściowych często możliwe jest ich regeneracja poprzez toczenie powierzchni ciernej. Koła dwumasowe zazwyczaj wymienia się w całości.
Oto tabela przedstawiająca orientacyjne koszty naprawy lub wymiany koła zamachowego:
| Rodzaj koła zamachowego | Koszt naprawy | Koszt wymiany |
|---|---|---|
| Jednoczęściowe | 300-800 zł | 500-1500 zł |
| Dwumasowe | Nie dotyczy | 1500-4000 zł |
| Z tłumikiem drgań | 500-1000 zł | 1000-2500 zł |
Należy pamiętać, że podane ceny są orientacyjne i mogą się znacznie różnić w zależności od marki i modelu samochodu oraz regionu.
Podsumowanie
Koło zamachowe jest kluczowym elementem układu napędowego samochodu, który ma ogromny wpływ na komfort jazdy i wydajność silnika. Znajomość jego budowy, rodzajów oraz objawów uszkodzenia pozwala na szybką reakcję w przypadku pojawienia się problemów. Regularna kontrola i właściwa konserwacja koła zamachowego mogą znacząco przedłużyć jego żywotność i zapewnić bezproblemową eksploatację pojazdu.
Pamiętajmy, że w przypadku podejrzenia uszkodzenia koła zamachowego, najlepszym rozwiązaniem jest skonsultowanie się z doświadczonym mechanikiem. Profesjonalna diagnoza i naprawa pozwolą uniknąć poważniejszych awarii i związanych z nimi kosztów w przyszłości. Dbając o koło zamachowe, dbamy o cały układ napędowy naszego samochodu, co przekłada się na bezpieczeństwo i komfort jazdy.
